一、总述
QBDN-II型潜水泵搅拌器)综合保护器(以下简称保护器),是科蓝专为潜水泵(搅拌器)配套的选购件,能实现潜水泵(搅拌器)的综合保护功能。如果出现异常情况,保护器可以发送报警信息。报警信息保存在数据库中,可供操作人员分析事件的顺序并采取相应的措施。
二、功能
保护器具有电机绕组温度监测保护,湿度监测保护及机械密封泄漏监测保护功能。
保护器还备有一路开关量接点输入,用于电机运行计时检测。
水泵的出厂信息可通过QBD- TOUCH触摸屏存储到保护器内。
保护器包含一个功能强大的处理器、存储器和多个传感器连接端子。
QBD- TOUCH触摸屏作为选配件,与保护器组成人机界面。
三、技术指标
继电器触点容量:AC220V0.1A、DC24V/1A
供电电压：
交流220∨电压允差8511050Hz或交流110V电压允差85110,50Hz
QBD- TOUCH(选配):直流24V
功耗2WQBD- TOUCH触摸屏(选配)10W
显示方式:LED指示灯状态显示，QBD- TOUCH触摸屏界面可视化图形显示(选配)
指示灯颜色及状态
名称 | 颜色 | 状态 | 说明 | 名称 | 颜色 | 状态 | 说明 |
电源
| 红 | 常亮 | 保护器工作 | 总故障输出 | 红 | 常亮 | 任意一路或多路故障 |
灭 | 保护器不工作 | 灭 | 正常 | ||||
机械密封泄漏输入
| 绿/红 | 绿色常亮 | 信号正常 | 机械密封泄漏输出 | 红 | 常亮 | 机械密封故障 |
红色常亮 | 信号异常 | 灭 | 机械密封正常 | ||||
电机湿度输入
| 绿/红 | 绿色常亮 | 信号正常 | 电机湿度输出 | 红 | 常亮 | 电机湿度故障 |
红色常亮 | 信号异常 | 灭 | 电机湿度正常 | ||||
电机绕组温度I输入 | 绿/红
| 绿色常亮 | 信号正常 |
电机绕组温度输出 | 红 | 常亮
| 电机绕组温度I故障 |
红色常亮
| 信号异常 | 灭 | 电机绕组温度常
| ||||
计时指示 | 绿 | 常亮 | 计时 | RS485、 QBD-TOUCH触摸屏 | 红 | 闪烁 | 通信正常 |
灭 | 不计时 | 不闪烁 | 通信不正常或无通信 |

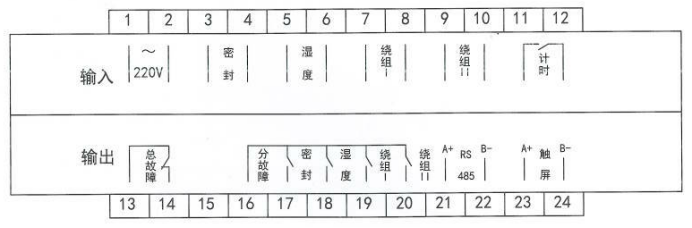

四、接线示意图
五、外形尺寸图
外形尺寸(mm):227×163×38(长×宽×厚)
面板开孔尺寸(mm):215(长)×152(宽）
