一、概述
（一）性能特点
Mini-MAPE型潜水泵保护器（以下简称保护器）,主要监控潜水泵定子绕组温度和水泵密封腔泄漏,适用于“提升泵”,“回流泵”,“搅拌器”,“推进器”,“排污泵”,的保护与控制.可适用于海德鲁（KJI Hydro）,南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的潜水泵.另外还有MAPE-I型,提供了直接监测关键的电机轴承温度.
（二)原理
Mini-MAPE型监测和保护装置,监测电机过热和密封泄漏,从而大幅度地减少代价昂贵的被迫中断的可能性.如果电机的温度达到一个预设的温度或有水进入了密封腔,Mini-MAPE传感器可以通过设置报警,或关闭水泵运行,通知维修人员,可预防性维护,Mini-MAPE也可以设置为禁用设备和声音上对温度或水入侵警报.
泄漏(Leakage)保护:在潜水保护器油室内置入水份检测电极,在油室中如果出现有水份超 电极出现信号跳变,保护器能检测到此信号的变化,而以故障指示或禁用设备.
绕组(WinDing temp)保护:在潜水搅拌器三相电机绕组每相上安装温度检测传感器,在任一相绕组出现温度不正常上升时,保护器能检测到此信号的变化,而以故障指示或禁用设备.
（三）主要性能
传感器供电:
传感器DC24V低压供电.
供电电源变压器隔离.
信号输入:
泄漏信号（SS input）:油室泄漏保护.
绕组超温信号(TP input):PTC传感器 或 热敏开关.
输入回差控制:±2 .
信号输入:DC24V开关量信号输入,或电阻、电流信号输入.
信号响应速度:10mS.
信号输出:
继电器输出触点容量:5A/250VAC或5A/30VDC;
超温故障输出(TP output):继电器常开输出;
泄漏故障输出(SS output):继电器常开.
Mini-MAPE保护控制器:
输入电压: AC220V ,5060Hz,额定功耗小于5W.
环境温度: -2075.
环境湿度: 90以下（无水珠凝结）.
外形尺寸: 48*80*120,重量:0.3Kg.
安装方式: DIN35导轨安装.
二、外形尺寸图与安装
外形尺寸:(宽X高X长) 48X80X120 (MM)
控制器采用国际标准DIN35导轨安装,镶嵌于控制柜内,用随机的紧固件锁定即可.
Mini-MAPE型控制器共有8个端子,各端子说明如下:
控制器供电:1:电源L ; 2:电源 N .
超温（3,4）:不接入信号时,为故障,如不使用此信号应使用导线短接.
泄漏(5,4):不接入信号时,信号正常.
泄漏故障输出（继电器信号输出）:
6:公共端, 7:常开端.
超温故障输出（继电器信号输出）:
6:公共端, 8:常开端.
控制器供电: 电源指示灯（红）亮.
当水泵泄漏故障时:
泄漏指示灯（绿）亮,6,7端端子接通.
当水泵无泄漏故障时:
泄漏指示灯灭,6,7端子断开.
当水泵绕组故障时:
绕组温度指示灯（绿）亮,6,8端子接通.
当水泵无绕组故障时:
绕组温度指示灯（绿）灭,6,8端子断开.

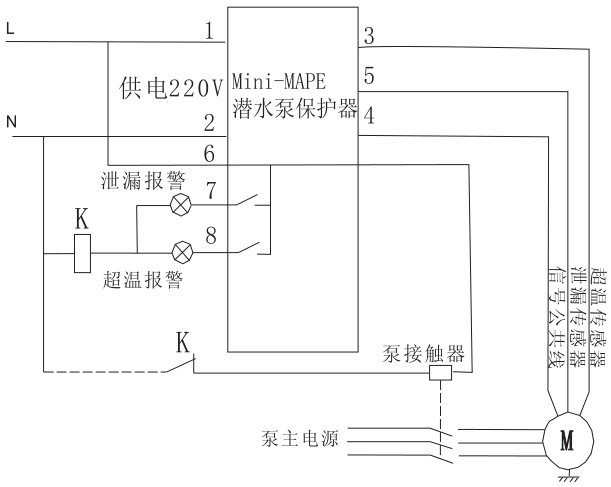

三、控制器应用图
