| 品牌 : | 科蓝 | 型号 : | LB-220V |
| 加工定制 : | 否 |
一、概述
1.性能特点
KL-LB潜水泵渗漏保护继电器是专门用于检测潜水泵内水灵敏度的电阻.传感器使用电极传感器.当泵体内出现渗漏情况,控制继电器会发出相应的控制信号,以便工作人员对泵渗漏进行处理.控制器在线路设计上采取了一系列的抗干扰措施,稳定性高,可以在电磁干扰十分严重的环境中可靠工作.
2.主要性能
传感器供电:
传感器DC12V供电.
供电电源变压器隔离.
信号输入:
渗漏信号:电机渗漏故障保护.
输入回差控制:±2.
信号输入:DC12V开关量信号输入或电阻、电流信号输入.
信号响应速度:10mS.
信号输出:
继电器输出触点容量:5A/250VAC或5A/30VDC.
渗漏故障输出:继电器一组常开,一组常闭输出.
电源与故障指示:电源指示（绿）灯.
渗漏故障指示（红）灯.
KLLB保护器:
输入电压:AC220V±5,50Hz,额定功耗小于5W.
环境温度:-2075.
环境湿度:90以下（无水珠凝结）.
外形尺寸:48 x 80 x120,重量:0.3Kg.
安装方式:DIN35导轨安装.
二、保护控制器的使用

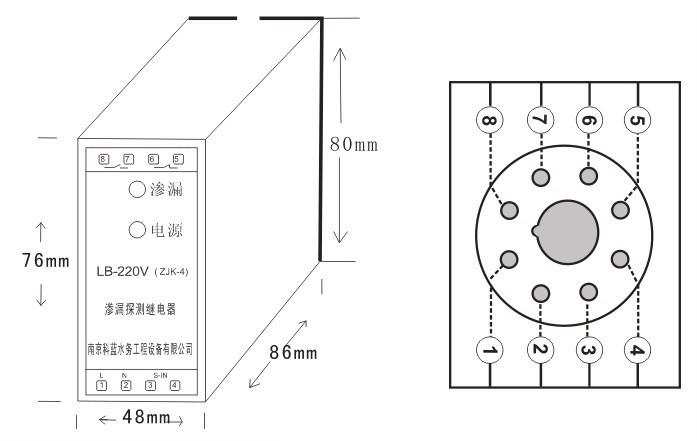

1.外形尺寸图 (高X宽X长)
2.安装方法
控制器采用国际标准DIN35导轨安装，镶嵌于控制柜板上，用随机的紧固件锁定。

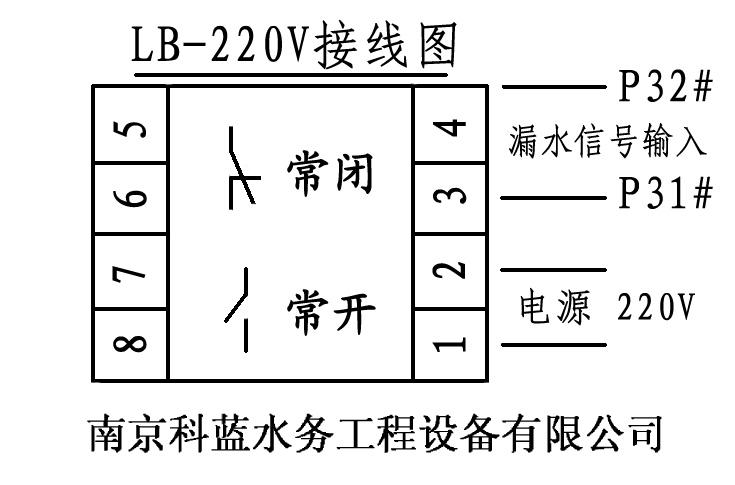

3.LB-220V 接线端子说明
LB-220V型控制器共有8个端子,各端子说明如下:
控制器供电:
1:电源L; 2:电源 N.
渗漏信号输入:
3:渗漏信号输入;4:信号公共端.
（3,4短接时,为故障输入）
渗漏故障输出（继电器信号输出）:
5,6:常闭输出; 7,8:常开输出.
当渗漏故障时:5，6端子断开;7,8端子接通.
当渗漏无故障时:7,8端子断开;5,6端子接通.
当渗漏故障时,渗漏故障红灯亮
控制器供电:电源指示灯（绿）亮.
