1.概述
1.1.性能特点
KL-KQ系列潜水泵综合控制器(以下简称控制器),适用于上海凯泉制泵集团公司生产的潜水泵:有WQ/S型切碎式潜污泵,KQQ型潜水清水泵,WQ20000 离心式潜水排污泵， WQ4000混流式潜水排污泵,WQ/C小型潜水排污泵,WL立式排污泵,YW液下排污泵,WJ潜水搅拌器,WH潜水污泥回流泵保护与控制.或其它类同类的所有水泵.
1.2.主要功能
水泵油室漏水保护（下探头）;
水泵电机腔进水保护（浮子）;
水泵接线盒腔进水保护（上探头）;
水泵电机绕组超温保护（超热）;
水泵电机过载控制;
防止水泵电机绕组绝缘下降控制;
信号电气隔离;
输入回差控制.
1.3.控制器技术指标
继电器输出触点容量:5A/250VAC或5A/30VDC;
信号输入:DC12V开关量信号输入3000V光电隔离或电阻、电流信号输入;
输入信号回差:±2;
信号响应速度:10mS;
输入电压:AC220V,50Hz,额定功耗小于5W;
环境温度:-1070;
环境湿度:90以下（无水珠凝洁）;
外形尺寸:115 x 90 x75,重量:0.3Kg;
安装方式:DIN35导轨安装.
1.4.型号说明
KL-KQ水泵综合保护控制器有四种不同的型号可供选择,分为基本型KL-KQ和扩展型KL-KQ1、KL-KQ2、KL-KQ3，定货时需向供货方说明需求型号;
1.5.售后服务
产品自售出起,一个月包换,三个月包换,一年内免费保修,终身维护;
使用过程中,本地可以协助现场处理,外地24小时提供电话咨询服务;
免费提供技术支持和安装调试指导.

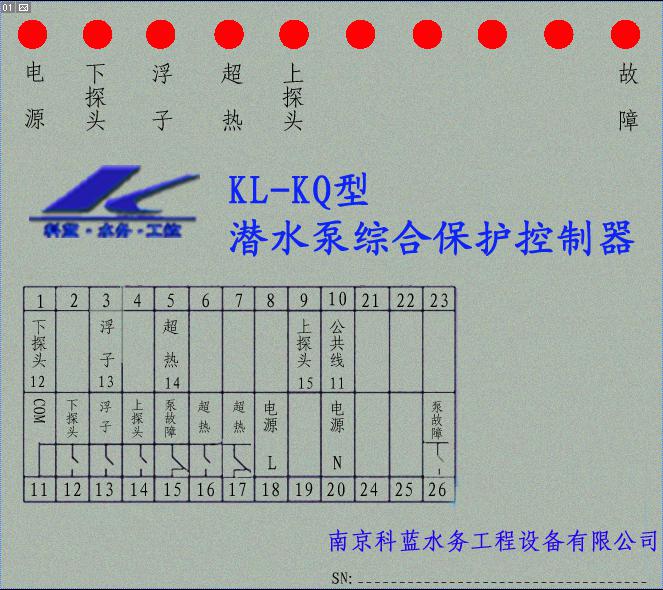

控制器共有26个端子,各端子说明如下:
1:下探头P12:接水泵的12号线油室漏水探头,检测潜水泵油室水份含量,当油室水份含量超 ,下探头继电器动作（11，12）报警输出,泵故障继电器动作（11,15;26）停止水泵工作.同时下探头、故障指示灯亮.
（不接入信号时,信号正常）
3:浮子P13:接水泵的13号线电机腔漏水探头,检测潜水泵电机腔是否漏水,当电机腔水份含量超 ,浮子继电器动作（11,13）报警输出,泵故障继电器动（11,15;26）停止水泵工作.同时浮子、故障指示灯亮.（不接入信号时，信号正常）
5:超热P14:接水泵的14号线电机绕组温度探头,检测潜水泵电机绕组温度,当电机绕组温度超 ,超热继电器动作（11,16;17）报警输出,泵故障继电器动作（11,15 ;26）停止水泵工作.同时超热、故障指示灯亮.
（不接入信号时,为故障,如不使用此信号应使用导线短接）
9:上探头P15:接水泵的15号线电机接线腔漏水探头,检测潜水泵电机接线腔水份含量,当电机接线腔水份含量超 ,上探头继电器动作（11,14）报警输出,泵故障继电器动作（11,15;26）停止水泵工作.同时上探头、故障指示灯亮.
（不接入信号时,信号正常）
10:公共线P11:接水泵的11号线电机信号线的公共输入线.
18,20:控制器AC220V电源输入
其它未注明则未使用.
