品牌:崇鹏
发货:5天内
| 是否有现货： | 是 | 认证： | 质监局 |
| 品牌： | 崇鹏 | 连接形式： | 法兰 |
| 适用介质： | 水 | 外形： | 中型 |
| 密封形式： | 软密封型 | 流动方向： | 单向 |
| 阀杆的螺纹位置： | 法兰 | 密封面配置： | 楔式闸板式 |
| 主体材料： | 铸铁 | 连接方式： | 法兰 |
| 用途： | 止水 | 公称通径： | 0.5-10mm |
| 型号： | 齐全 | 规格： | 标准 |
| 商标： | 崇鹏 | 包装： | 木箱 |
| 产量： | 9999 |

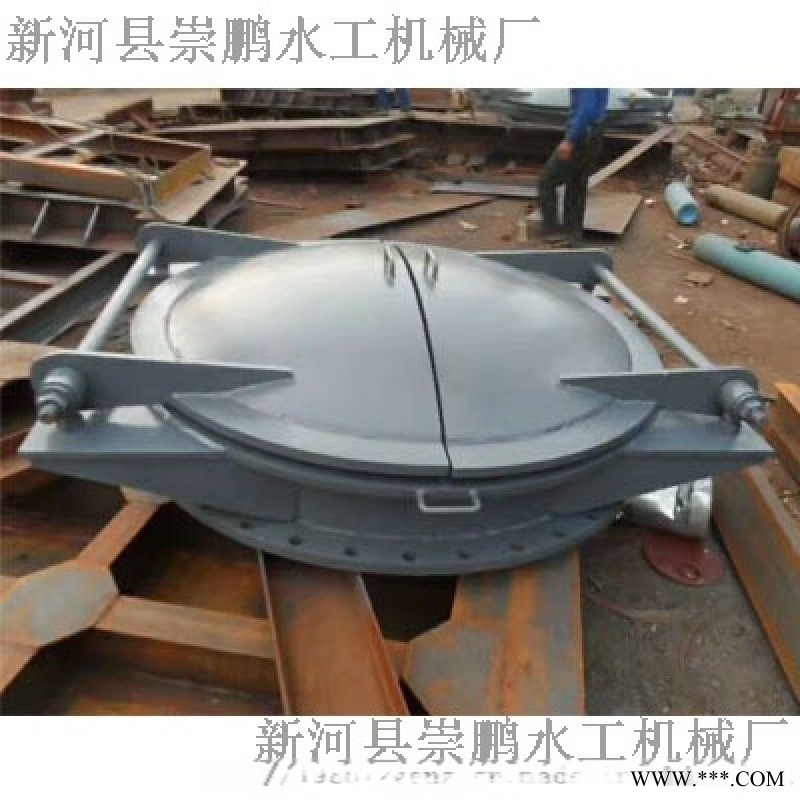

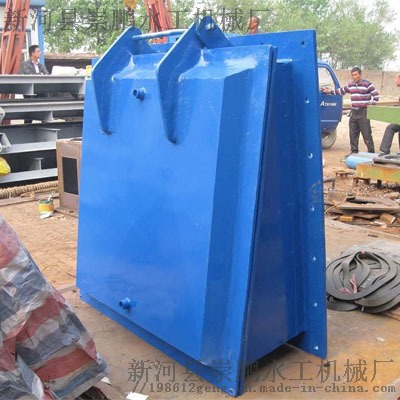

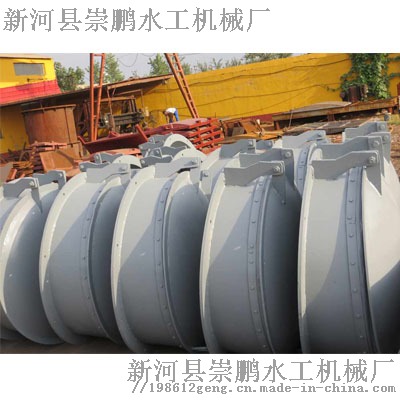

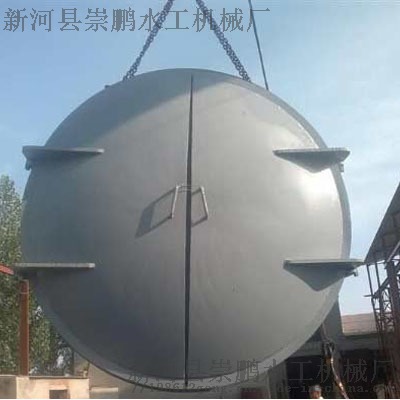

拍门属止回阀类产品，主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、碳钢、铸铁等多种材料。该产品是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。该产品是我公司自行研制开发出来的产品。该产品以Q/TF-B2771行业技术标准为准；按GB/T13927试验要求进行试验；设备公称压力（PN）：0.25-1.6Mpa；公称通径（DN）：200-3000mm。
铸铁拍门平衡重的计算说明 当门体过重或水流冲力较小,使得拍门正常工作时的开启角小于50°,此时过流水头损失将较大,这种情况是不利的。另外,也存在已定的门体重量使得拍门的下落过程不能达到理想的状态。对上述两种均可采用增设平衡重的方法来解决。 增设平衡重的关键是正确选择外拉力点的位置。它不仅关系到平衡重的数值变化,而且对下落运动的过程及撞击力影响很大。铸铁拍门铰链结构设计：铸铁拍门拍门上部通过两个铰链与快速多叶拍门门体联结。以往拍门设计的铰链为园柱铰，这种结构存在封水不良的问题，即当拍门挡水的水位差较小时，作用于拍门上的水压力不足以克服拍门顶水封压缩的反力，可能导致底水封与水封座面不能很好接触，如要保证底水封与水封座密切接触，则当拍门挡水的水位差较大时，顶水封密封因无压缩而效果不好。因此在拍门铰链设计时，对铰链结构进行了优化，采用水平长园孔和圆柱轴结构，保证了拍门在任何水位差下，四周水封均可与水封座面均匀接触，使封水始终处以良好状态。同时，封水面设计成倾斜式，斜面与垂直面的夹角为5°，使拍门依靠自重即可与水封密切接触。
铸铁拍门对泵站的重要意义：拍门是泵站停机时防止因水体倒流引起水泵逆转的一种带有饺链的止逆阀门。铸铁拍门的设计要素：由于拍门的开启角而带来的水头损失,以及停机后拍门下落对门座的撞击力,这两个问题是拍门设计计算的关键。对大、中型泵站尤为重要。停机后的水泵是经过正转正流、正转逆流、逆转逆的三个阶段。也即停机水泵的过渡过程。各阶段对拍门的作用截然不同。此外,拍门体下落运动中,影响其运动的因素有门重、外拉力、外拉力点、拍门吊点及形心。
